Anykey AV2000無線單兵網絡傳輸系統
- PDF文檔下載：
- 應用方案下載：
- 產品手冊下載：
簡介 AV2000無線網絡實時傳輸系統，是我公司從應急通信從單一視頻傳輸向網絡多業務傳輸?shù)膽?yīng)用出發，按照用戶要求開發的全新的網絡接口TCP/IP傳輸設備，它完全符合IEEE802.13網絡接口規范，全透明傳輸，可以駁接交換機，SIP服務器，網絡攝像機，視頻會議等網絡協議設備及應用。
特點1、采用先進水平的OFDM和COFDM調制技術，即編碼正交頻分復用技術，是先進和具發展?jié)摿Φ恼{(diào)制技術。
2、在遠距離傳輸時，采用的COFDM調制，距離更遠；而在多點組網時使用OFDM技術，帶寬更高，組網更靈活；和其他同類產品相比，更靈活，更方便!
3、采用TCP/IP協議，透明傳輸，可以駁接交換機，SIP服務器等各種應用!
4、采用150M-900MHz,1.0-1.7GHz,2.0GHz-2.7GHz的頻段，提供豐富的頻率資源供用戶選擇。
5、FEC: 1/2, 2/3, 3/4, 5/6, 7/8 （COFDM）
6、保護間隔1/4, 1/8, 1/16, 1/32 （COFDM）
7、子載波IFFT Modi: 2k（COFDM）
技術指標
| 工作頻率 |
150～900MHz, 1.0-1.7GHz, 2.0GHz-2.7GHz |
| 最大輸出功率 |
2W／5W |
| 信道帶寬 |
1/2/3/4/5/6/7/8MHz可選； |
| 雙工模式 |
TDM同頻時分復用（OFDM） FDD頻分雙工（COFDM） |
| 天線接口 |
N型50Ω |
| 信道編碼方式 |
OFDM / COFDM |
| 調制星座圖 |
QPSK/16QAM/64QAM可選 |
| 系統傳輸延時 |
<30ms |
| 傳輸速率 |
1.5~6Mbps可調 |
| 接收門限電平 |
靈敏度-92dBm（+/-1.5dBm） |
| 傳輸距離 |
5W發射模塊大于5公里（非視通情況下） |
| 移動速度 |
時速200公里穩定接收 |
| 物理接口 |
RJ45 |
| 協議標準 |
IEEE802.3 |
| 數據速率 |
7.68Mbps/4M模式,14Mbps/10M模式 |
| 端口設置 |
10M/100M自適應 |
| 控制接口 |
RS232 DB-9 |
| 加密 |
WAP,AES加密方式 |
| 供電電源 |
鋰離子電池 |
| 整機功耗 |
8~12W |
| 工作溫度 |
－40°C ～ 60°C |
| 工作濕度 |
80％ |
包裝清單
| |
名稱 |
數量 |
單位 |
| |
設備 |
1 |
臺 |
| |
電源適配器 |
1 |
個 |
| |
電源線 |
1 |
根 |
| |
POE模塊 |
0 |
個 |
| |
卡具 |
1 |
套 |
| 附件包 |
樣品線 |
1 |
根 |
| 水晶頭 |
2 |
個 |
| 防水頭 |
1 |
個 |
| 合格證 |
1 |
張 |
| |
IP、MAC地址標簽 |
1 |
個 |
| |
QC標簽 |
1 |
個 |

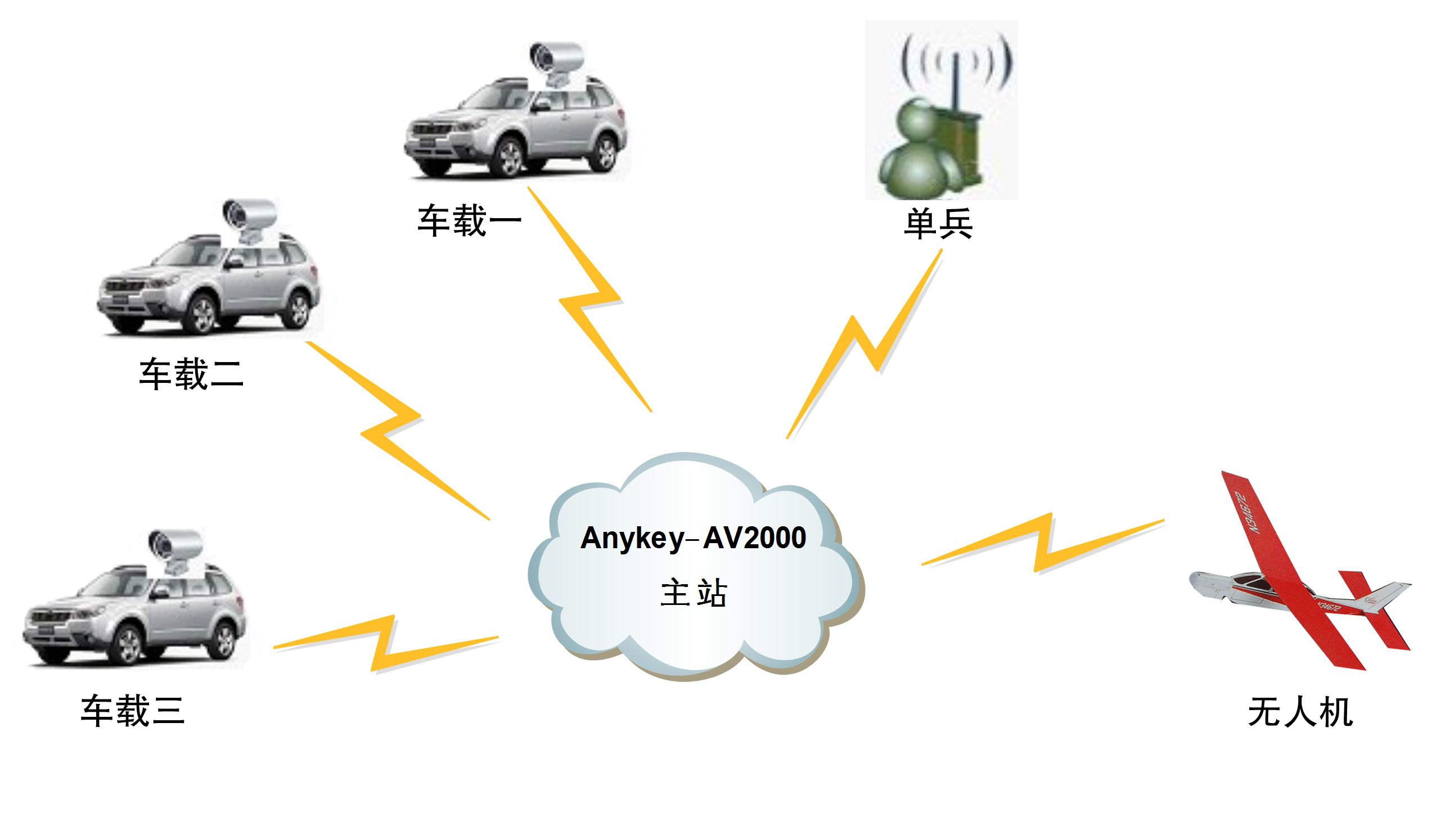

應用拓?fù)鋱D及典型應用案例實景圖  |
