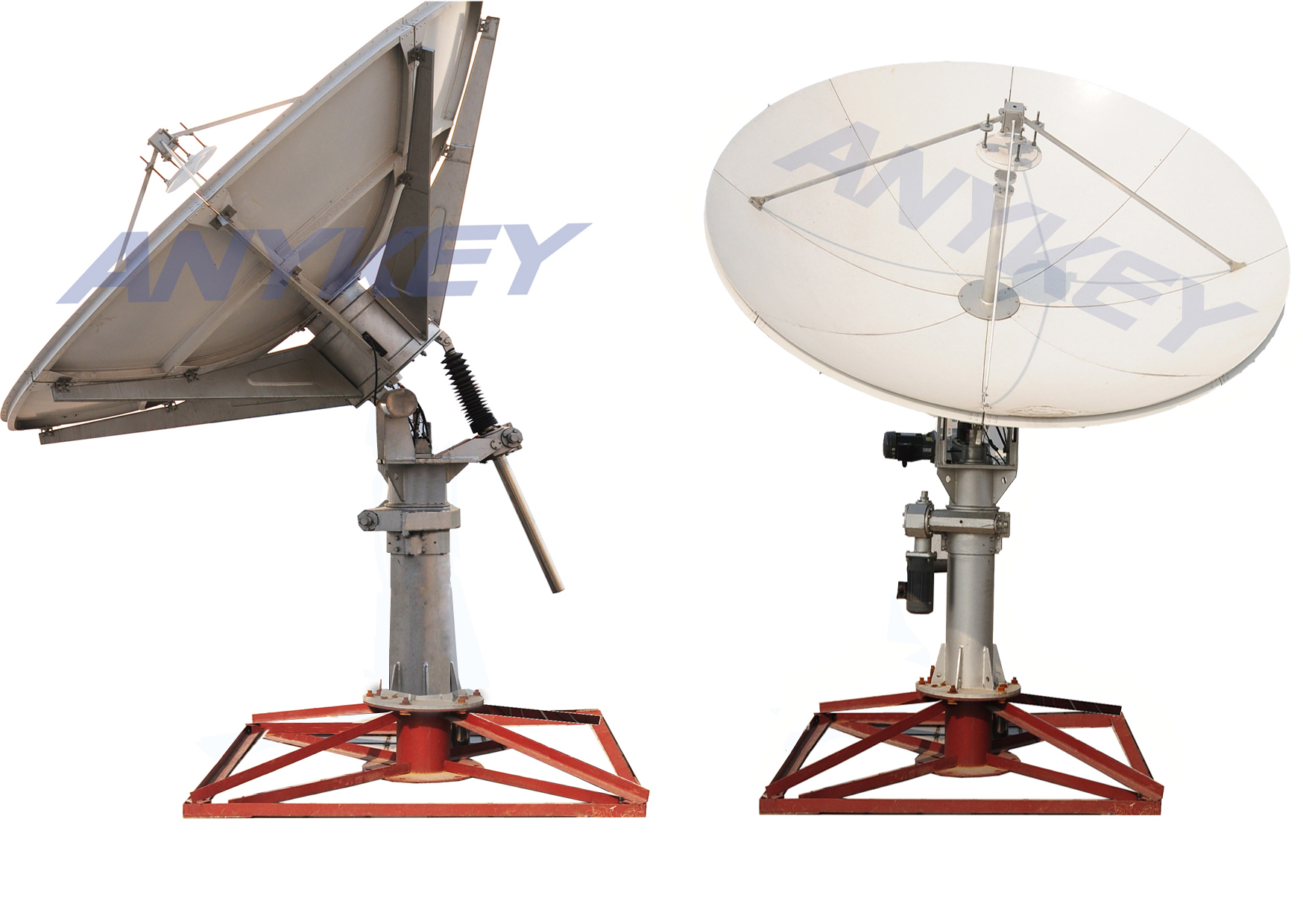

衛星天線ANSCE(Ku)-240B介紹
2.4米電動衛星天線ANSCE(Ku)-240B是一款環焦后饋式電動衛星天線，廣泛應用于石油鉆井平臺，衛星地面站等衛星通信領域。天線具備方向，俯仰，極化三姿態調節功能，調節精度0.03°，對星精確。
|
型號 |
ANSCE(Ku)-240B |
|
|
Ku波段 |
||
|
接收 |
發射 |
|
|
工作頻段，GHz |
10.95～12.75 |
13.75～14.5 |
|
天線增益，Mid-band，dBi |
47.8 |
49.1 |
|
極化 |
線 |
|
|
交叉極化鑒別率(on axis)，dB |
35 33 |
35 33 |
|
圓極化軸比 |
|
|
|
電壓駐波比 |
1.25 |
1.25 |
|
噪聲溫度 仰角 10° 30° 50° |
48°K 38°K 34°K |
|
|
—3dB波束寬度，Mid—band |
0.67° |
0.59° |
|
G／T值(El>10。) |
27.1dB／°K (70°I,NA) |
|
|
饋源插損，dB |
0．25 |
0.2 |
|
功率容量，KW |
|
2 |
|
接口 |
WR—75 |
WR—75 |
|
收發隔離，Tx to Rx，dB |
85 |
|
|
旁瓣 First Sidelobe 90％Peaks under Following Envelop |
-14dB 29-2510g Ө(10≤Ө<20。) |
|
機械特性
|
天線口徑 |
2．4 m |
|
天線類型 |
環焦型天線 |
|
天線座架形式 |
俯仰／方位 |
|
反射面精度(RMS) |
≤0.4mm |
|
天線指向范圍 方向 臥仰 極化 |
0°～360°，±10°（連續） 0°～90°（連續） 360°（連續） |
|
天線轉動方式 |
手動及電動 |
環境特性
|
工作風速 |
72km／h 陣風97km／h |
|
不破換風速 |
216km／h |
|
環境溫度 |
-40℃～+60℃ |
|
相對濕度 |
100％ |
|
太陽輻射 |
1135Kcal／h／m² |
|
地震 |
0.3g水平，0.15g垂直 |
|
冰雪載荷 |
13mm裹冰正常工作； 25mm裹冰不破壞 |
天線結構尺寸圖

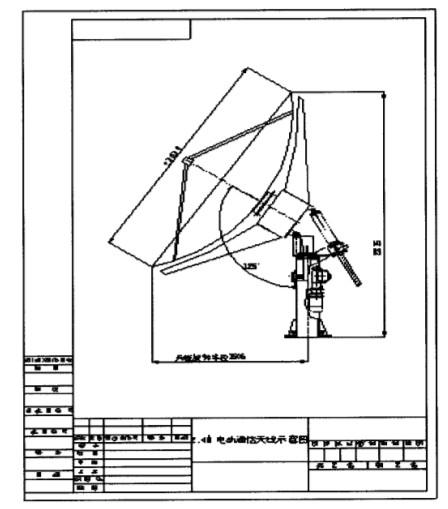

（1）天線結構圖

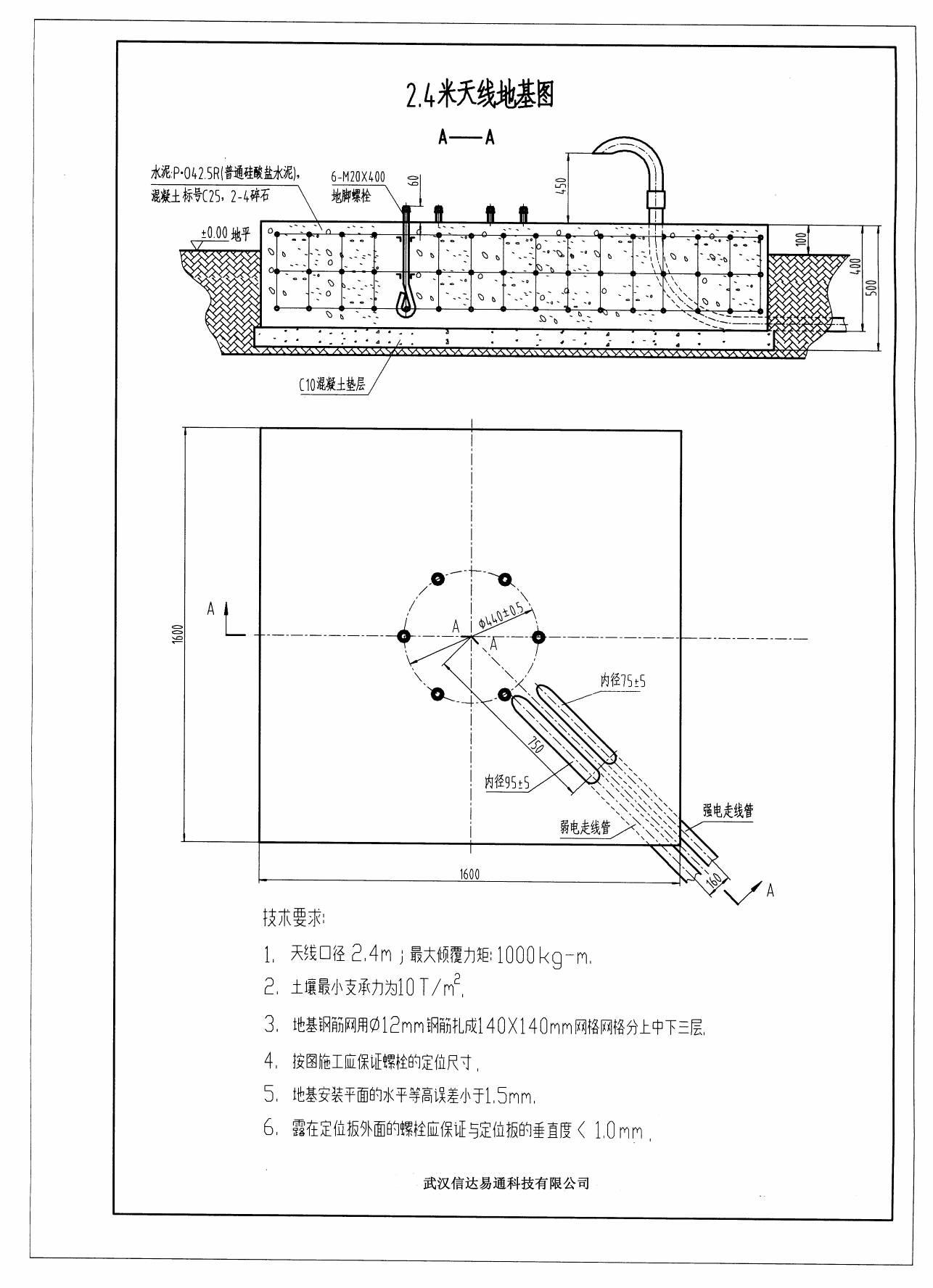

（2）底座加工圖
