1、天線控制系統

1) 主要功能

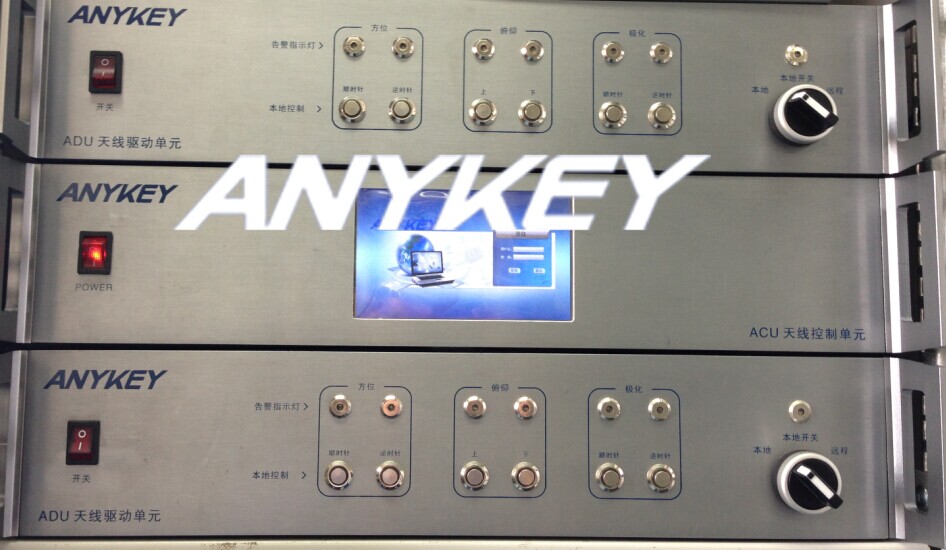

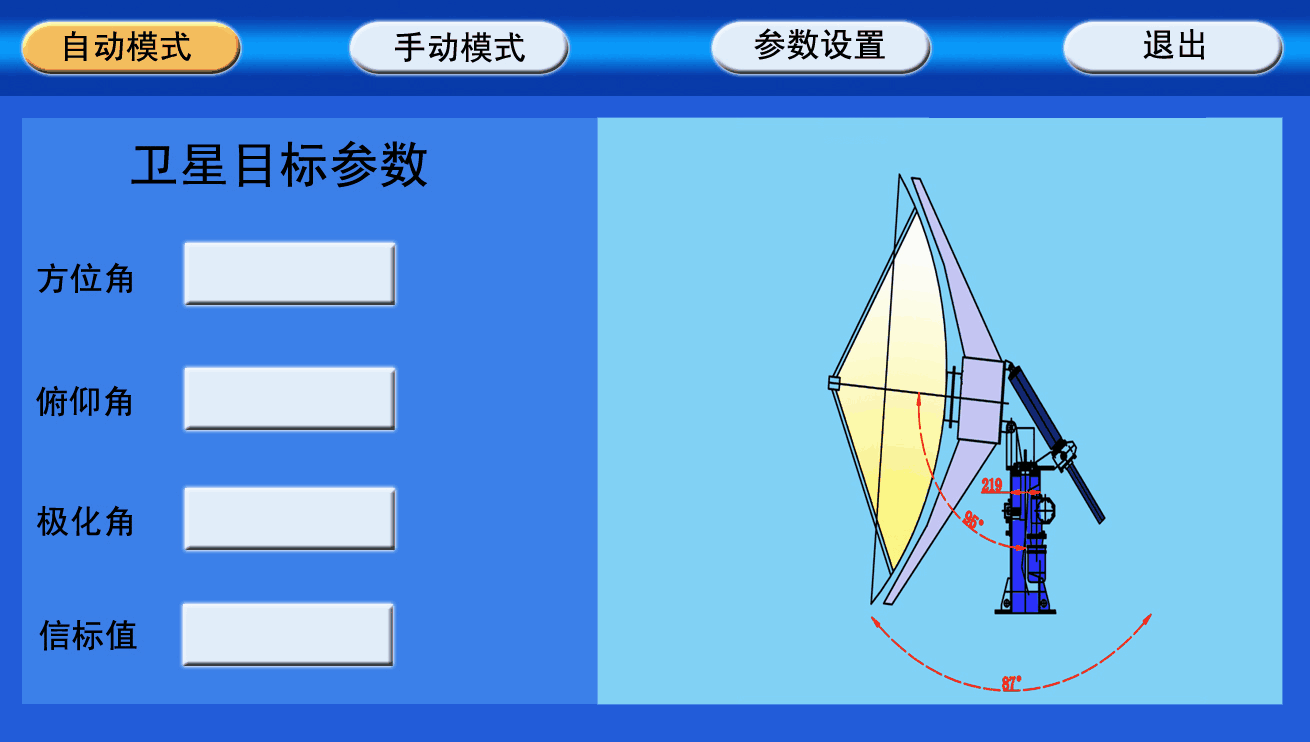

◇ 天線實時位置顯示：ACU根據天線方位、俯仰和極化軸的位置，進行角度編碼，并把方位、俯仰和極化角度顯示在觸控屏上，在觸控屏上可以實時查看天線姿態

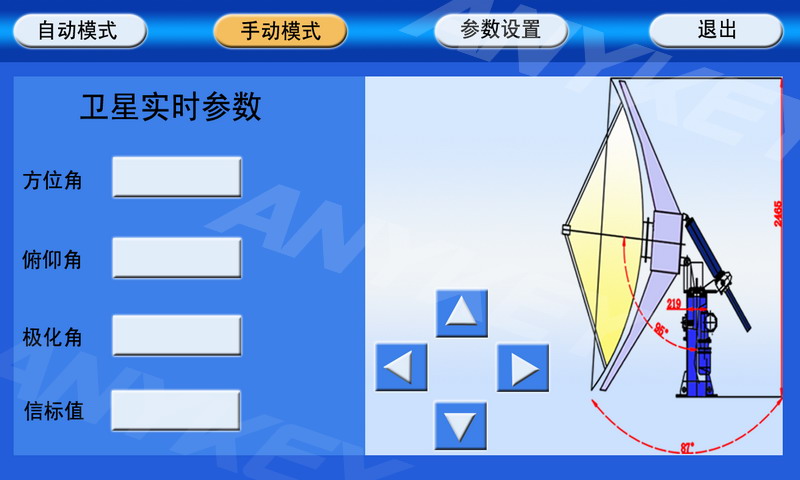

◇ 手動控制：通過ACU面板上觸摸屏的控制，可使天線在順時針、逆時針、上抬或下俯方向上轉動；

◇位置指定：ACU既可根據所指定的衛星代號使天線自動轉向目標，又可在當前指向的基礎上，根據輸入的角度偏移量，使天線偏移一定的角度后自動停止；

◇步進跟蹤：ACU可根據跟蹤接收機提供的信號電平的大小，使天線自動跟蹤目標；

◇線極化/圓極化轉換：一鍵切換線極化/圓極化狀態；


◇極化面調整：通過ACU面板觸摸屏調整線極化極化角；

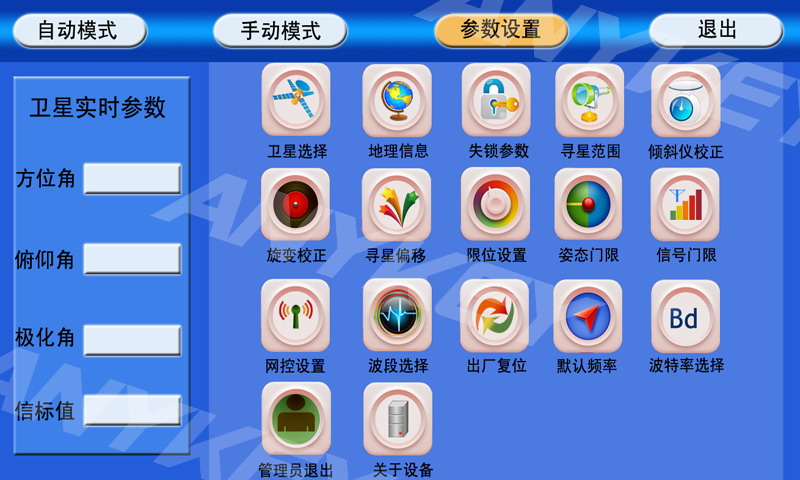

◇參數設置：用戶通過面板上的觸摸屏，按照ACU提供的菜單，可輸入和修改各種工作參數。

◇雙速驅動：采用三相交流變頻調速器實現方位俯仰的雙速驅動；天線可380V動力供電，也可以220V供電，適合各種供電環境。


◇控保裝置：在方位、俯仰和極化運動范圍極限位置處設有限位開 關，天線到達限位位置時停轉并顯示，此時只能使天線反向運動；在PDU箱體上設有急停開關，在緊急情況下，可迅速控制天線停轉；

◇分控及遠控功能：PDU具有本地控制天線運動的分控功能和由ACU遠控功能。

2) 技術指標

角度顯示范圍	方位和俯仰	0°～ 359.99°
	極化	0°～ 359.9°
角度顯示分辨率	方位和俯仰	0.01°
	極化	0.1°
角度顯示精度	方位和俯仰	±0.01 °
	極化	0.1°
跟蹤精度	1/10 接收波束寬度
預置星數	10顆衛星
驅動方式	方位和俯仰	三相交流變速及恒速
	極化	單相交流恒速
驅動功率	方位和俯仰	500W
	極化	0.2KW
環境適應能力	室內	溫度： +10℃～+30℃
		濕度： 90%（25℃）
	室外	溫度：-25℃～+45℃
		濕度： 98%（25℃）
交流電源	電壓	ACU 220V±10%
		PDU380V±10% 三相五線
	頻率	50Hz

3、跟蹤接收機

1) 功能

   該型號設備為步進跟蹤接收機，它的任務是接收來自天線的信標信號，并將此信號進行放大、變頻、鎖相、對數檢波，輸出一

個只與輸入信號強度成正比的直流電壓，饋送給伺服系統，以驅動天線跟蹤目標。



輸入電平	-80dBm～-40 dBm
輸入阻抗	50Ω
輸入頻（70MHz）	69.1 MHz～70.9MHz（±200KHz）
	69.5 MHz～70.5MHz（±600KHz）
輸入頻率（L波段）	950MHz～1750MHz（±250KHz）
頻率捕獲范圍	窄帶：±200KHz
	寬帶：±600KHz
頻率步進	5KHz
捕獲時間	≤800ms （±200KHz）
	≤3s （±600KHz）
輸入駐波	≤1.5：1
輸出直流電壓	范圍：0～10v
	線性 ≤20％
輸出直流電壓斜率	0.16V/dB
環境條件	工作溫度：-20℃～+60℃
	儲存溫度：-30℃～+70℃
	濕度： 20％～85％
平均維修時間	0.5小時（單機）
機箱尺寸	標準19英寸，1U機箱
