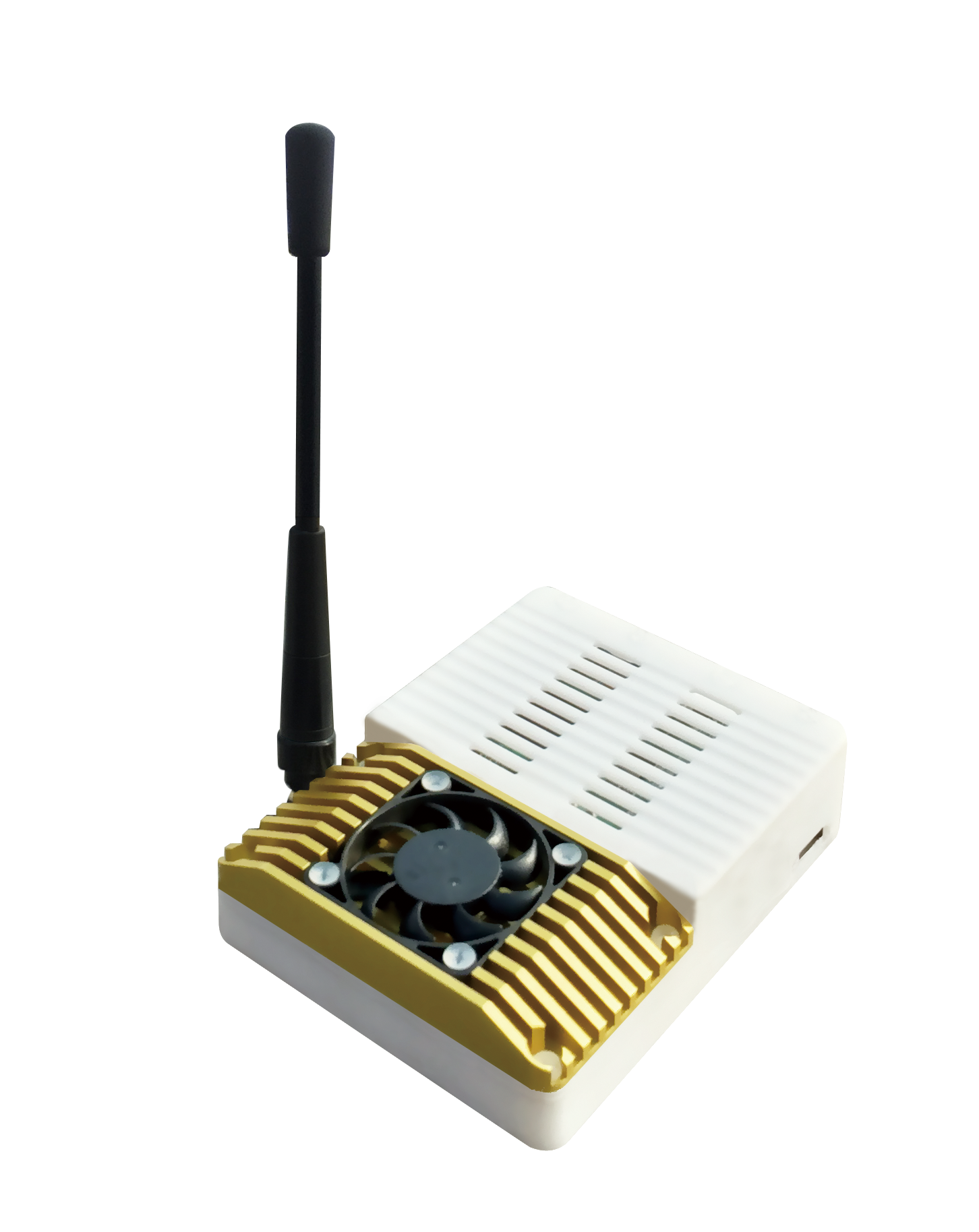

Anykey 迷你高清1080P數字圖傳傳輸系統AV1000-HD
- PDF文檔下載：
- 應用方案下載：
- 產品手冊下載：

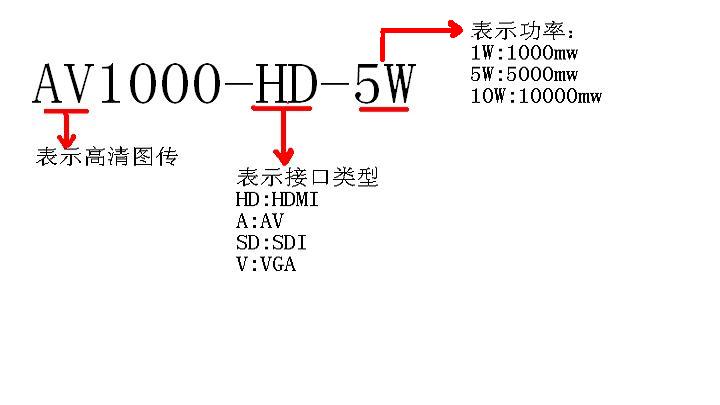

簡介 AV1000-HD命名規則： HD代表接口形式，如HDMI、AV、SDI、VGA，1W代表發射功率，如1W、5W、10W。例如AV1000-HD-5W代表HDMI接口，功率為5W的圖傳。-WOT表示定制，用戶可定制多種接口的設備。

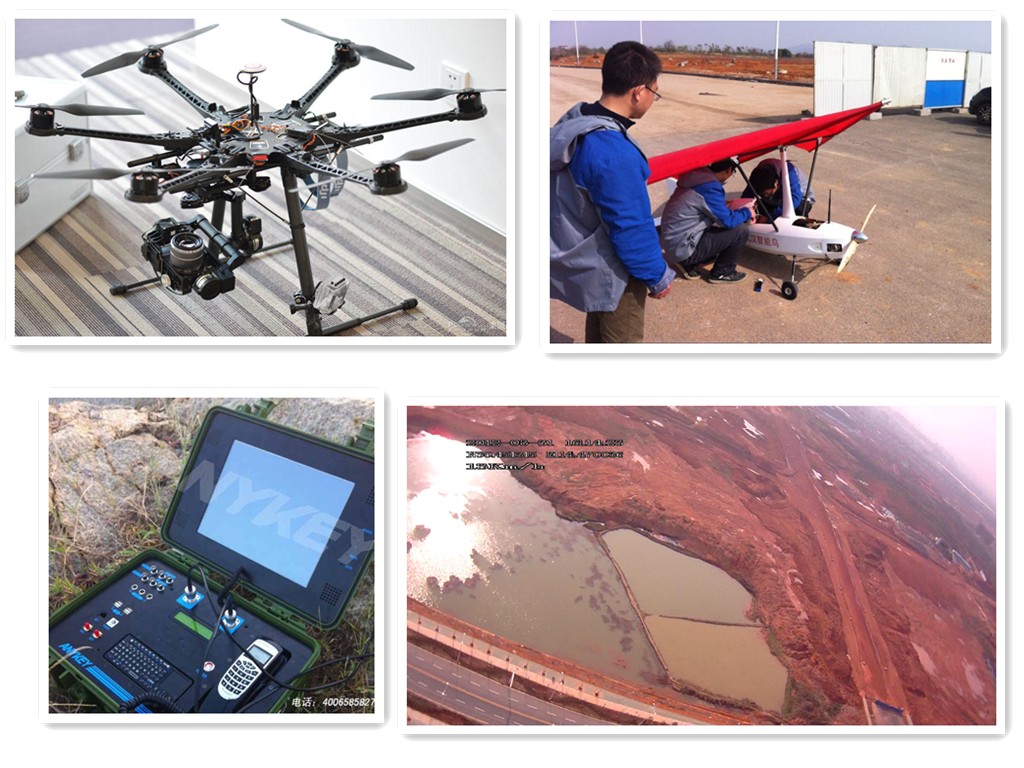

AV1000-HD迷你高清1080P數字圖傳傳輸系統，體積小、重量輕、純數字、高清1080P，采用150~900MHz短波頻點，系統繞射能力強，相比于2.4G頻點，非可視傳輸性能好。采用H.264壓縮編碼，硬編硬解，系統延時小，地面站使用全向天線，天線無指向性，無需天線跟蹤系統，傳輸距離即可達5~20km。完美實現實時的、抗多徑、高速移動的數據、語音、圖像傳輸。特別適合在無人機、高鐵、動車、隧道、礦區等復雜環境的應用。
特點
1、采用先進水平的OFDM調制技術，即編碼正交頻分復用技術，是先進和具發展?jié)摿Φ恼{(diào)制技術。
2、體積小巧，重量輕，小于100g，采用12V供電，適合各種小型飛行器。
3、采用150M-900MHz,頻點，相對于DJI Lightbridge等2.4GHz的頻段，繞射性及非視距性能能好，傳輸距離遠。
4、全數字調制，多載波傳輸，移動性能好，地面站及飛行器雙向高速移動依然能穩定傳輸
5、采用適用于飛機的偶極天線，回波小，對飛控系統、數傳系統干擾小，適合即適合筋斗云 S1000等系列專業機型，也適合優迪U818A、DJI F550 風火輪、Phantom系列等大眾機型
技術指標
| 工作頻率 |
150～900MHz |
| 最大輸出功率 |
1W、5W、10W，可定制； |
| 信道帶寬 |
1/2/3/4/5/6/7/8MHz可選； |
| 雙工模式 |
單工單向 |
| 天線接口 |
N型50Ω |
| 信道編碼方式 |
OFDM |
| 系統傳輸延時 |
<30ms |
| 接收門限電平 |
靈敏度-92dBm（+/-1.5dBm） |
| 傳輸距離 |
功率1W時，5~10km；功率5W時，10~30km；功率10W時，30~50km； |
| 移動速度 |
時速200公里穩定接收 |
| 物理接口 |
HDMI、AV、SDI、VGA |
| 輸入分辨率 |
720x480 60I(NTSC)、720x576 50I(PAL)、720@50P、720@60P、1080@50I、1080@60I、
1080@24P、1080@25P、1080@30P、1080@50P、1080@60P |
| 輸出分辨率 |
720x480 60I(NTSC)、720x576 50I(PAL)、720@50P、720@60P、1080@50I、1080@60I、
1080@24P、1080@25P、1080@30P、1080@50P、1080@60P |
| 控制接口 |
RS232 |
| 加密 |
AES加密方式 |
| 供電電源 |
12V |
| 整機功耗 |
8~12W |
| 工作溫度 |
－40°C ～ 60°C |
| 工作濕度 |
80％ |
包裝清單
| |
名稱 |
數量 |
單位 |
| |
發射機 |
1 |
臺 |
| |
天線 |
2 |
付 |
| |
饋線 |
2 |
根 |
| |
接收機 |
1 |
臺 |
| |
卡具 |
2 |
套 |
| 附件包 |
樣品線 |
1 |
根 |
| 接頭 |
2 |
個 |
| 防水頭 |
1 |
個 |
| 合格證 |
1 |
張 |
| |
IP、MAC地址標簽 |
1 |
個 |
| |
QC標簽 |
1 |
個 |
|
