Anykey無線網狀網（Anykey wireless mesh）網絡，簡稱AWM無線網狀網絡，無線網狀網最初起源于20世紀80年代的美國軍事研究領域，是一種特殊的在不借助中心管理的情況下（也支持中心管理模式），實現多個移動終端的臨時互聯。無線網狀網（Mesh）網絡是一種與傳統的無線通信網絡完全不同的網絡。傳統的無線接入技術中，主要采用點到點或者點到多點的拓?fù)浣Y(jié)構。這種拓?fù)浣Y(jié)構中一般都存在一個中心節點，例如移動通信系統中的基站、802.11無線局域網(WLAN)中的接人點(AP)等等。中心節點與各個無線終端通過單跳無線鏈路相連，控制各無線終端對無線網絡的訪問；同時，又通過有線鏈路與有線骨干網相連，提供到骨干網的連接。而在無線網狀網網絡中，采用網狀Mesh拓?fù)浣Y(jié)構。是一種多點到多點網絡拓?fù)浣Y(jié)構。在這種Mesh網絡結構中，各網絡節點通過相鄰其他網絡節點，以無線多跳方式相連。Anykey于 1998年開始研究無線網狀網架構，結合國際標準和通信技術的不斷發展，在2005年開發出AWM網絡協議，并形成AV8系列產品。AV8物理層采用OFDM多載波調制技術，協議層采用AWM網絡協議，它具有：在高速移動(250km／h)環境下，中等遮擋條件，提供遠距離基于IP的端到端的寬帶高速數據和話音業務的能力。
    AV8無線Mesh網絡，是由若干無線AV8互連而成的多跳無線網絡。不同于傳統蜂窩無線網絡，AWM網絡中的每個節點都可以發送和接收信號，實現多跳無線接入，能覆蓋更廣的范圍，避免無線覆蓋的盲區，具有更大的靈活性和健壯性。同時，由于AWM網絡具有自組織的特點，擴容方便，只需增加相應的AWM節點，便可為更多用戶提供無線接入。
    目前,許多國際大公司正加緊無線Mesh網絡相關產品的研發，典型的有Motorola, Nortel, Tropos, Firetide等，并推出了無線Mesh網絡的第一代產品。已有的無線Mesh網絡路由器產品主要有Nortel公司的Nortel 5000,Tropos公司的Tropos 5210, Firetide公司的Hot Port 3200。作為第一代的無線Mesh網絡路由器，這些產品的共同特點是主要面向數據應用，而不支持語音和圖像業務的傳送。這在較大程度上限制了Mesh網絡產品的應用推廣。為了有效支持語音和圖像業務的傳送，無線Mesh網絡必須提供帶寬、延時等服務質量(QoS, Quality of Service)保證。網絡的MAC協議是無線Mesh網中較為關鍵的技術。
    無線網絡的MAC層一般采用IEEE802.11協議，此協議在MAC層主要采用分布式協調功能(DCF, Distributed Coordination Function)和混合協同功能(HCF, Hybrid Coordination Function)兩種機制，此兩種機制都無法支持業務的QoS要求。針對以上問題，IEEE802.11工作組制訂了802.11 MAC協議的增強機制，也稱為802.11e。IEEE802.lle在MAC層采用增強型分布式協同(EDCF, enhanced distributed coordination function)和HCF兩種機制。HCF是以EDCF為基礎的。它兼容了802.11中的超幀的概念。超幀分成無競爭階段(CFP, Contention Free Period)和競爭階段(CP, Contention Period)兩部分。EDCF只適用于CP階段。由于Ad hoc網絡無中心的特點，HCF并不適合Ad hoc網絡，只能通過使用EDCF可以達到MAC層的業務區分的目的。IEEE802.l1e不支持多跳服務。為了解決上述問題，也為了能更好的運用于無線Mesh網絡，IEEE提出了IEEE802.11s協議，IEEE802.11s是目前較為可行的無線Mesh網中的MAC協議。
    IEEE802.1ls任務組，主要研究支持無線分布式系統(WDS)的協議，為MESH定義媒體接入控制(MACl層和物理層協議，以實現多個基站之間通過自配置多跳的方式組網． WDS是802.11網絡的一部分，用來作中繼橋接的功能，可以讓無線基站之間通過無線進行橋接(中繼)，可以支持點對點、點對多點的數據傳輸。
IEEE 802.1ls提出了無線Mesh網絡的參考體系結構，Mesh媒體接入?yún)f(xié)調功能組件(MMACFC)位于物理層之上、Mesh路由組件之下，負責有效的競爭接入和MESH中多跳節點問數據包發送接收的調度。當安全的Mesh鏈路建立以后，Mesh節點需要與其他Mesh節點協調以解決競爭和共享無線媒體的問題，來保證該節點本身及其他節點的數據包通過多跳的MESH有效轉發。直觀上看，MMACFC等同于802.1l WLAN中的分布式協調功能(DCF)或802.11e中增強的分布式信道接入機制(EDCA)。對DCF或EDCA加以必要的改進，可高效地工作于多跳Mesh網絡中。MMACFC需要解決的問題有：隱藏終端問題、暴露終端問題、在多跳Mesh路徑上從源節點到目的節點的流量控制、在多跳轉發路徑上的有效調度、對多跳多媒體業務(視頻或語音)分布式允許接入控制、分布式保證服務質量(QoS)的業務管理、本地業務和轉發業務的有效處理、不同網絡環境下的可升級性、Mesh節點間信道工作接入的調度、使用多信道提高M(jìn)esh網絡的性能等。AWM結合自身的應用特性，采納吸收IEEE802.11s的部分技術特點，但不完全兼容IEEE802.11s。AWM只支持骨干節點之間的MESH網絡構建，并不支持各節點與下連節點分支網絡構建。
AWM網絡構建
    AWM支持2種模式，一種是無中心模式，適合移動設備之間建立數據鏈，如單兵之間協同作戰的數據鏈。一種是有中心模式，適合有中心節點網絡，但數據并不是只直接單跳達到中心，數據到達中心支持多條路徑。如偵查兵與中央處理單元，所有數據最后都匯總到中央處理單元分析，數據到達中央處理單元可以是多條路徑。
                                                                                             無中心模式

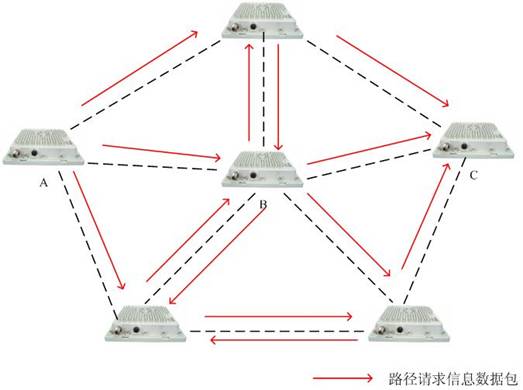

Router A 想要探測到C的路徑

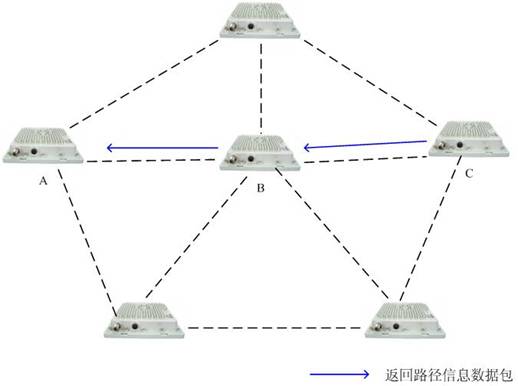

Router C 發送單播數據回復A

    在反應方式中AWM是非常類似AODV(Ad-hoc On-demand Distance Vector)，按英文字面意思是自組網 按需 距離 向量網絡，AODV各移動節點并不持續維護實時描述整個網絡拓?fù)涞穆酚杀�，僅在有業務到達時才查找建立支持該業務交換的路由，從而節省了大量未必有效的路由管理控制開銷。
    AWM在一經要求的情況下所有路徑被探測到，通過在網絡中不斷發送路徑信息（PREQ）。目的節點或者在路徑上的路由器會回復路徑信息（PREP）。注意：如果目標地址屬于一個客戶終端，該節點會為下面的客戶終端提供代理（例如：答復PREQ以他的名義）。
    這種模式適用于移動網絡，或大部分的通信發生的內部mesh節點。
                               中心節點模式

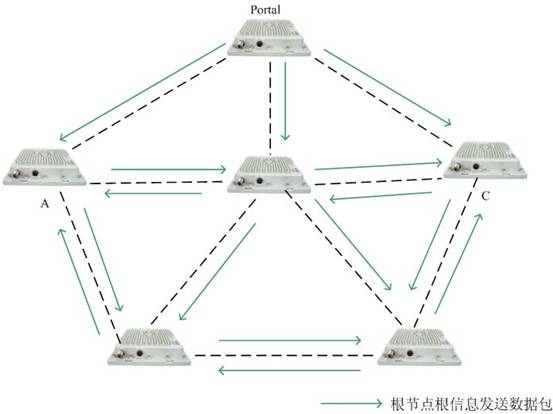

根節點通過不斷發送節點信息

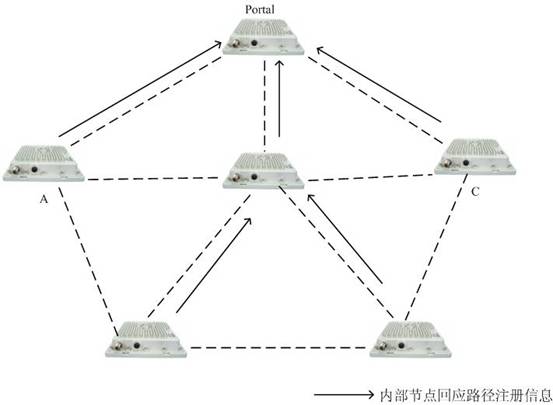

內部節點回應注冊信息

    在主動方式一些路由器配置為入口。一般一個入口代表路由有接口連接到其它的網絡。
在網絡中入口通過發送根消息會宣布他是出入點。內部節點會回應一個路徑注冊信息，這樣的結果是入口節點作為路徑樹的根節點。
    路徑為入口將充當一種默認路由，如果一個內部路由沒有找到指定的目的路徑，將會把所有數據發送到最近的入口節點，如果可能，入口將作為代理路由尋找路徑。這個可以引導向最佳的路徑，除非數據被指定到入口節點本身，或者一些已有的外部網絡接口入口節點。
    中心方式更適合當多數傳輸在兩個內部Mesh網絡之間和存在多個入口節點。
                                                                                           拓?fù)渥儎?dòng)探測

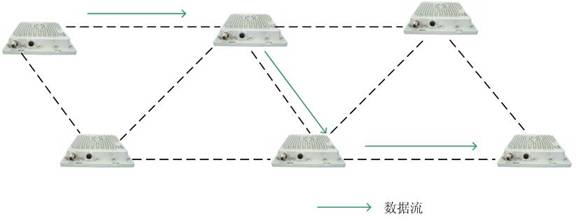

數據流路徑

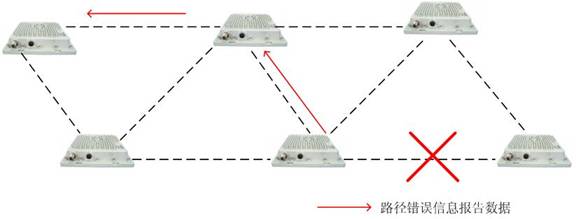

當連接消失，錯誤的上行數據

    使用路徑錯誤信息通告一個連接消失，這個信息會發送到所有的上行數據流節點返回到數據源，源節點接收到錯誤信心后會重啟路徑探測。
AWM的技術優勢
與傳統的電臺相比，AWM具有幾個無可比擬的優勢：
    1.快速部署和易于安裝。安裝AWM節點非常簡單，將預先固化好參數的設備加電就可以。參數固化在使用前根據組別進行設置，包括網絡ID，加密，在實際使用中不需要進行網絡規劃，上電即可運行。
    2.健壯性。實現網絡健壯性通常的方法是使用多條路徑傳輸數據。如果某個路由器發生故障，信息由其他路由通過備用路徑傳送�；ヂ�(lián)網E-mail就是這樣一個例子，郵件信息被分成若干數據包，然后經多個路由器通過Internet發送，最后再組裝成到達用戶收件箱里的信息。AWM比常規單跳電臺網絡更加健壯，因?yàn)樗灰蕾囉谀骋粋�(gè)單一節點的性能。在單跳電臺網絡中，如果某一個承擔中繼的電臺節點出現故障，整個網絡也就隨之癱瘓。而在AWM網絡結構中，由于每個節點都有一條或幾條傳送數據的路徑。如果傳輸路由中的某個節點受到干擾或者出現故障，該節點會沿著數據發送過來的路徑，返回一個錯誤報告信息給信息發送的節點，信息發送節點收到錯誤信息報告后，自動選擇備用路徑繼續進行傳輸，整個網絡的運行不會受到影響。
    3.結構靈活。在單跳網絡中，如果幾個設備要同時訪問網絡，就可能產生通信擁塞并導致系統的運行速度降低。而在多跳網絡中，設備可以通過不同的節點同時連接到網絡，因此不會導致系統性能的降低。AWM網絡還提供了更大的冗余機制和通信負載平衡功能。在AWM網絡中，每個設備都有多個傳輸路徑可用，網絡可以根據每個節點的通信負載情況動態地分配通信路由，從而有效地避免了節點的通信擁塞。而目前單跳網絡或者廣播型網絡并不能動態地處理通信干擾和接入點的超載問題。
AWM與其他通信網絡的區別。
1 與蜂窩移動通信系統的區別
    在AWM中，鏈路為網格結構，如果其中的某一條鏈路出現了故障，節點便可以自動轉向其他可接入的鏈路，，但是在采用星型結構的蜂窩移動通信系統中，一旦中心基站BTS出現故障，將造成大范圍的服務中斷。在蜂窩移動通信系統中，終端的通信是依賴于基站系統完成的，即使2個終端的位置非常臨近，也必須依賴于基站，AWM網絡可以不依賴于中心直接通信。
2與Ad-Hoc網絡的區別
    AWM與Ad  hoc網絡均是點對點網絡。Ad Hoc網絡中的移動節點都兼有獨立路由和主機功能，不存在類似于基站的網絡中心控制點，節點地位平等，采用分布式控制方式。AWM把Ad Hoc網絡技術應用到移動節點同時又使移動節點可通過IAP連接到其他網絡，AWM節點具有路由、中繼、網絡協調功能。因此可以把AWM看成是Ad Hoc網絡技術的另一種版本。但AWM與移動Ad Hoc網絡的業務模式不同，對于前者，節點的主要業務是來往于因特網網關的業務，而對于后者，節點的主要業務是任意一對節點之間的業務流。
3與WLAN的區別
   從拓?fù)浣Y(jié)構上講，WLAN是典型的點對多點網絡，而且采取單跳方式，因而數據不可轉發。新的技術也可以設置中繼點進行中繼轉發，但需要人工干預，網絡結構固定，中繼節點功能單一，不能自動路由中繼。而AWM則具有自動路由中繼功能。網絡結構靈活多變、不需要人工干預。WLAN可在較小的范圍內提供高速數據服務(802.1lb可達ll Mbit／s，802.1la可達54 Mbit／s)，但由于典型情況下WLAN接入點的覆蓋范圍僅限于幾百米，而采用AWM技術的AV8，則可以通過AWM節點對數據進行不斷轉發，直至把它們送至目的節點，從而把接入點的覆蓋服務延伸到幾十公里遠。AWM的顯著特點就是可以在大范圍內實現高速通信。
   綜上所述，AWM網狀網是一種新型的、高速的、具有自愈能力，可快速組網，網絡結構靈活的適合遠距離傳輸?shù)臒o(wú)線網絡。代表著最新的無線通信網絡發展方向。

 更多資料來自http://www.anykey.cn/
